Product Summary

The AXT524124 is a narrow-pitch, thin and slim connector for board-to-FPC connection. The applications of the AXT524124 include Compact portable devices “Cellular phones, DVC, Digital cameras, etc”.

Parametrics

AXT524124 absolute maximum ratings: (1) Rated current: 0.3A/contact (Max. 5A at total contacts); (2) Rated voltage: 60V AC/DC; (3) Breakdown voltage: 150V AC for 1 min.; (4) Insulation resistance: Min. 1,000MΩ (initial); (5) Contact resistance: Max. 90mΩ; (6) Composite insertion force: Max. 0.981N/contacts×contacts (initial); (7)Composite removal force: Min. 0.165N/contacts×contacts; (8) Contact holding force (Socket contact): Min. 0.49N/contacts; (9) Ambient temperature: –55℃ to +85℃; (10) Storage temperature: –55℃ to +85℃ (product only), –40℃ to +50℃ (emboss packing); (11) Insertion and removal life: 50 times; (12) Unit weight: 20-contact type: Socket: 0.03g Header: 0.01g.

Features

AXT524124 features: (1) Space-saving (3.6 mm widthwise); (2) Highly reliable; (3) The simple lock structure gives tactile feedback that ensures a; (4) superior mating/unmating operation feel; (5) Gull-wing type terminals; (6) Connectors for inspection available.

Diagrams

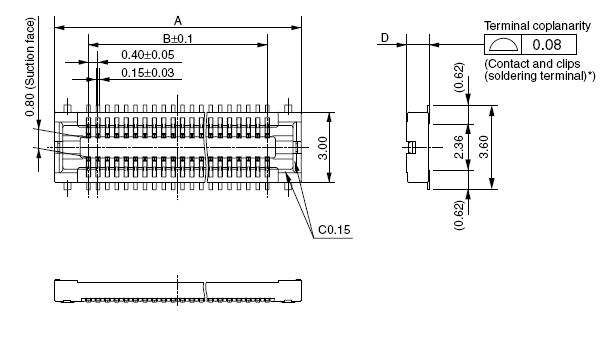

AXT524124 dimension

Image Part No Mfg Description Data Sheet Download Pricing
(USD)
Quantity
AXT524124
AXT524124

Panasonic Electric Works

FFC / FPC Connectors CONN SOCKET F4S 24 POS 0.4mm

Data Sheet

0-1: $1.94
1-25: $1.78
25-50: $1.58
50-100: $1.34
Image Part No Mfg Description Data Sheet Download Pricing
(USD)
Quantity
AXT510124
AXT510124

Panasonic Electric Works

FFC / FPC Connectors CONN SOCKET F4S 10 POS 0.4mm

Data Sheet

0-1: $0.89
1-25: $0.78
25-50: $0.72
50-100: $0.66
AXT512124
AXT512124

Panasonic Electric Works

FFC / FPC Connectors CONN SOCKET F4S 12 POS 0.4mm

Data Sheet

0-1: $0.96
1-25: $0.82
25-50: $0.75
50-100: $0.71
AXT514124
AXT514124

Panasonic Electric Works

FFC / FPC Connectors SOCKET FPC.4MM 14POS w/positioning boss

Data Sheet

0-2090: $0.49
2090-2500: $0.48
2500-5000: $0.45
5000-10000: $0.44
AXT516124
AXT516124

Panasonic Electric Works

FFC / FPC Connectors CONN SOCKET F4S 16 POS 0.4mm

Data Sheet

0-2080: $0.56
2080-2500: $0.54
2500-3000: $0.54
3000-5000: $0.51
AXT520124
AXT520124

Panasonic Electric Works

FFC / FPC Connectors CONN SOCKET F4S 20 POS 0.4mm

Data Sheet

0-2080: $0.62
2080-2500: $0.61
2500-3000: $0.61
3000-5000: $0.57
AXT522124
AXT522124

Panasonic Electric Works

FFC / FPC Connectors CONN SOCKET 22 POS 0.4mm

Data Sheet

0-2090: $0.63
2090-2500: $0.61
2500-3000: $0.61
3000-5000: $0.57
