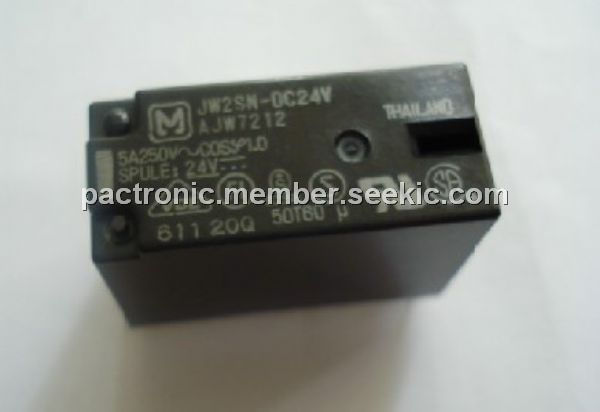

Product Summary

The JW2SN-DC12V is a Power relay. The applications of the JW2SN-DC12V include TV sets, VCR, Microwave ovens, Photocopiers, Vending machines, NC machines, Robots, Temperature controllers.

Parametrics

JW2SN-DC12V absolute maximum ratings: (1) Nominal switching capacity: 5 A 250 V AC, 5 A 30 V DC; (2) Max. Switching power: 1,250 VA, 150 W; (3) Max. Switching voltage: 250 V AC, 30 V DC; (4) Max. Switching current: 5 A; (5) Min. switching capacity: 100mA, 5 V DC.

Features

JW2SN-DC12V features: (1) Miniature package with universal terminal footprint; (2) High dielectric withstanding for transient protection: 10,000 V surge in μs between coil and contact; (3) Sealed construction; (4) Class B coil insulation types available; (5)TV rated (TV-5) types available (only for 1 Form A type); (6)VDE, TUV, SEMKO, SEV, FIMKO, TV-5 also approved.

Diagrams

JW2SN-DC12V block diagram

Image Part No Mfg Description Data Sheet Download Pricing
(USD)
Quantity
JW2SN-DC12V
JW2SN-DC12V

Panasonic Electric Works

General Purpose / Industrial Relays 5A 12VDC DPDT SEALED PCB

Data Sheet

0-1: $2.10
1-25: $1.98
25-50: $1.79
50-100: $1.55
JW2SN-DC12V-5
JW2SN-DC12V-5

Panasonic Electric Works

General Purpose / Industrial Relays JW relay Indium Contacts

Data Sheet

0-1: $2.83
1-25: $2.59
25-50: $2.32
50-100: $1.97
